單級雙吸離心泵結構及其組成

2023/8/7 16:31:28

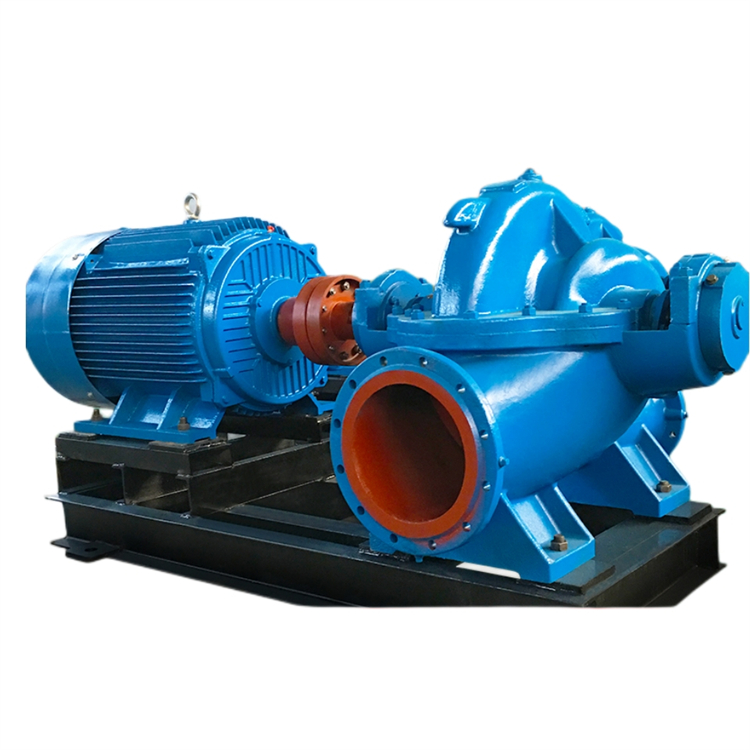

單級雙吸離心泵是一種常見的大型流體輸送設備，廣泛應用于工業、市政、農業等領域，以滿足大流量、高揚程的液體輸送需求。其獨特的雙吸結構使得泵具備高效、穩定的性能，成為流體工程中不可或缺的一部分。本文將深入探討單級雙吸離心泵的結構及其組成，為讀者全面了解該泵型提供詳實的解釋。

單級雙吸離心泵的結構特點：

單級雙吸離心泵的結構特點主要體現在其雙吸設計上。與普通的離心泵相比，單級雙吸離心泵在進口處設置了兩個對稱的吸口，從而使泵的進口分布更加均勻。這一特點使得單級雙吸離心泵能夠承受較大的流量，同時減少了進口速度，減緩了液體的流動壓力，降低了進口的吸入阻力，從而提高了泵的效率和性能。

單級雙吸離心泵的組成部件：

泵殼（殼體）：泵殼是單級雙吸離心泵的外部殼體，承載著內部所有零部件。泵殼通常采用鑄鐵、不銹鋼等材料制造，具有足夠的強度和耐腐蝕性。
葉輪：葉輪是泵的核心部件，負責將電動機傳來的動能轉化為流體能量，使液體產生流動。葉輪通常采用鑄鐵、不銹鋼等材料制造，具有合理的葉片形狀和流道設計，以達到最佳的流體輸送效果。
軸：軸是連接葉輪和電動機的部件，承載著葉輪的旋轉運動。軸通常采用優質的合金鋼材料制造，具有足夠的強度和剛度，以保證泵的運行穩定。
密封裝置：單級雙吸離心泵的密封裝置用于防止液體泄漏和氣體進入泵內部。常見的密封方式包括填料密封和機械密封，以確保泵的工作環境安全可靠。
軸承：軸承支撐著泵的旋轉部件，使其能夠平穩運轉。良好的軸承設計和選材能夠減少能量損耗和摩擦，延長泵的使用壽命。
襯套：為了防止泵殼和葉輪受到腐蝕和磨損，一些單級雙吸離心泵會在內部添加襯套，通常使用耐腐蝕的材料制造，如橡膠、塑料等。

綜上所述，單級雙吸離心泵以其獨特的雙吸設計，在大流量、高揚程的流體輸送領域表現出色。其復雜的結構由多個關鍵部件組成，各個部件的協同作用使得泵能夠高效、穩定地工作。在應用中，需要根據實際需要選擇合適的單級雙吸離心泵，并確保其正確安裝、運行和維護，以實現最佳的液體輸送效果。
