螺桿泵是一種常用的正向位移泵，廣泛應用于化工、石油、食品、制藥等領域。它以其獨特的結構和工作原理而受到青睞。本文將介紹螺桿泵的結構和工作原理。

螺桿泵的結構及工作原理

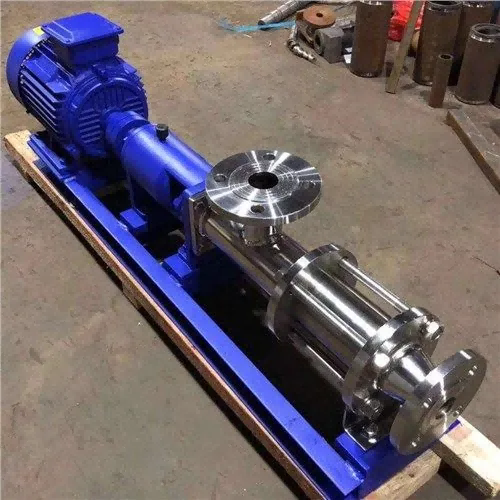

螺桿泵的主要結構包括主軸、螺桿、進出口法蘭和泵體。主軸位于泵體內部，通過軸承支撐并連接到電機。螺桿由多個螺旋狀葉片組成，螺旋形狀使得螺桿在旋轉時能夠產生容積變化。進出口法蘭連接在泵體上，用于液體的進出。

螺桿泵的工作原理基于螺桿的旋轉運動。當電機帶動主軸旋轉時，螺桿也隨之旋轉。在旋轉的過程中，螺桿的螺旋葉片會與泵體內壁形成一系列密封工作腔。當螺桿旋轉時，工作腔的容積不斷變化，形成吸入和排出的動作。

當螺桿旋轉到吸入口時，工作腔擴大，形成負壓，液體被吸入工作腔內。隨著螺桿的繼續旋轉，工作腔逐漸減小，液體被推向排出口。通過不斷循環的吸入和排出過程，液體被連續地輸送出來。

螺桿泵的工作原理使其具有一些獨特的特點。首先，由于工作腔的連續變化，泵的輸送是均勻、連續且脈動小的。其次，螺桿泵具有較高的自吸能力，能夠?qū)⒁后w從較低的吸入高度吸入泵內。此外，螺桿泵對輸送液體的要求較低，能夠處理含有顆粒、高粘度和易結垢的液體。

總體而言，螺桿泵通過螺桿的旋轉運動實現液體的正向位移輸送。其簡單的結構和可靠的工作原理使其在許多工業領域中得到廣泛應用。
