氣動隔膜泵的工作原理

2023/5/17 9:02:43

氣動隔膜泵是一種常用的工業泵，其工作原理基于氣動力和隔膜的相互作用，具有結構簡單、使用方便、適應性強等優點，在各個行業廣泛應用。本文將詳細介紹氣動隔膜泵的工作原理及其特點。

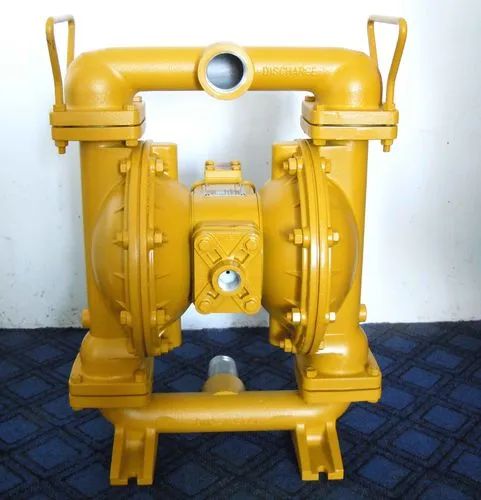

氣動隔膜泵是一種采用氣壓驅動的往復式泵，其核心部件是隔膜。泵的兩個隔膜之間設置有泵腔，泵腔分為吸入腔和排出腔，通過隔膜將兩個腔室隔開。每個泵腔的一側與液體進出口相連，另一側與氣源相連。當氣源供氣時，通過控制閥控制氣體的進出，從而實現泵的工作。

氣動隔膜泵的工作過程如下：首先，氣源通過氣控閥進入泵腔的一側，使隔膜向另一側移動，使該腔室擴大，形成負壓。負壓使得吸入腔內的液體通過進口閥被吸入泵腔。隨著隔膜繼續移動，該腔室變小，液體被擠出泵腔，并通過排出口閥排出。

同時，另一個泵腔也進行類似的工作過程。當一個腔室吸入液體時，另一個腔室同時排出液體，實現了連續的泵送。而隔膜的運動是通過氣源提供的氣壓來驅動的，通過控制氣源的氣壓和控制閥的開閉，可以控制泵的流量和壓力。

氣動隔膜泵具有許多獨特的特點。首先，它可以在干燥、潮濕甚至液體中工作，適應性強。其次，由于沒有旋轉部件，維護簡單，壽命較長。此外，氣動隔膜泵具有自吸功能，能夠在較大的吸程和高黏度液體中工作。此外，由于其構造緊湊，重量輕，便于安裝和攜帶。

總的來說，氣動隔膜泵是一種通過氣壓驅動的往復式泵，其工作原理簡單而可靠。其獨特的結構和性能使其在許多工業領域得到廣泛應用，如化工、石油、食品、制藥等。
