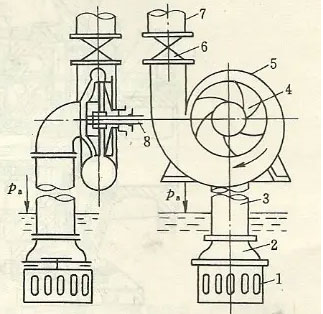

單級單吸離心泵是指只有一個葉輪的離心泵被稱之為單級單吸泵。其中單級單吸離心泵又常被人們稱之為單級單吸懸臂式離心泵。單級單吸離心泵按照結構可以分為單級單吸清水離心泵和單級單吸立式離心泵。從單級單吸清水離心泵的裝配圖可以看出，清水離心泵的主要零部件是有濾網、底閥、葉輪、吸入管、泵殼、調節閥、排出管、泵軸等零部件構成。從立式單級單吸離心泵裝配圖中可以看出立式離心泵的主要零部件分別有葉輪、泵體、泵蓋、機械密封、電機、電機軸等部件構成。在裝配時一定要輕拿輕放，避免將泵體零部件損壞。

單級單吸清水離心泵的裝配

單級單吸清水離心泵裝配前先要檢查清水泵的零部件有沒有明顯的缺陷，并且把離心泵的零部件擦干后再進行裝配工作。

（1）可以先把IS清水離心泵各處的連接螺栓和絲堵分別放在相應的配件上。

（2）將O型密封圈、毛氈、紙墊等分別放于對應的配件上。

（3）把填料、密封環、填料壓蓋、填料環等分別放在對應的配件上。

（4）把滾動軸承安裝在軸上接著安裝到懸架中，之后再把壓蓋合上，將滾動軸承壓緊并且把軸上套上連接螺栓。

（5）把軸套安裝在軸上接著將泵蓋安裝在懸架上，然后把葉輪、止動墊圈和葉輪螺母安裝好并且擰緊。接著把上面的配件組裝到泵體中，接著將泵體與泵蓋上的連接螺絲擰緊。

立式單級單吸離心泵裝配

（1）將立式單級單吸離心泵用法蘭與進出管路相連接，在立式泵的底座上墊上硬物避免泵體與管路損壞，采用記號筆標出泵底座四個螺栓孔的對角線與中心位置便于后續的裝配。

（2）若是管道沒有安裝，能先把單級單吸離心泵安裝，根據泵的進出口中心線來畫圖便于管路的安裝。

（3）假如管路已經安裝完成，先要保障進出管路位于同一中心線上，接著在管路進出口附近安裝支撐架。

（4）將預制基礎與泵座之間的高度測量好，合理地將減振器或者減震墊的高度留出。

（5）將單級泵取下用沖擊電鉆孔根據泵的螺栓孔的對角線與中心距，預先將膨脹螺絲或者螺桿進行掩埋。

（6）裝配前檢查單級單吸立式離心泵的安裝位置與電機的完好情況。

（7）立式泵的安裝位置應該盡量靠近水源處可以縮短安裝距離。

（8）離心泵和底座的安裝方式有兩種，一種是直接裝在水泥基礎上的剛性連接，第二種是使用減振器安裝的柔性連接。

（9）直接安裝能將立式離心泵安放在基礎上墊高30mm到40mm。接著再進行校正，將地腳螺栓穿好后將水泥砂漿進行填充，等到三到五天水泥干涸后再進行重新校正，等到水泥完全干透后再把地腳螺栓的螺母擰緊。

（10）安裝管道時進出水管路需要有各自的支撐，不可以使單級單吸離心泵的法蘭承受太大的管路重量。

單級單吸離心泵適用于很多行業去使用，特別適用于冶金、化工、能源等行業領域。離心泵廠家推薦閱讀：單級單吸離心泵的型號有哪些
