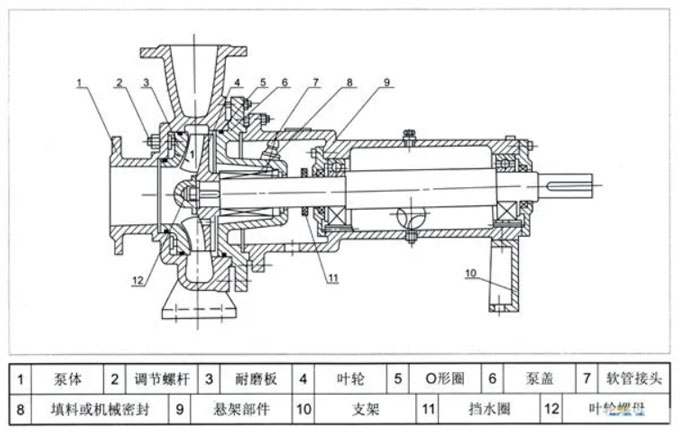

從紙漿泵結構圖中可以看出紙漿泵是由許多部分構成的，紙漿泵的零部件分別是泵體、調節螺桿、耐磨板、葉輪、O形圈、泵蓋、軟管接頭、填料或者機械密封、懸架部件、支架、擋水圈、葉輪螺母。下面簡單講解紙漿泵結構與使用說明。

紙漿泵結構

（1）XWJ紙漿泵是單級單吸懸臂式結構，紙漿泵主要是由泵體、泵蓋、葉輪、耐磨板、懸架等部件構成。

（2）從電機方向看，無堵塞紙漿泵電機為順時針方向運轉，并且紙漿泵由軸向吸入徑向排出。

（3）兩相流紙漿泵是后開門結構，維修時可以不必拆卸進出管路。

（4）泵軸是由兩個高精度滾動軸承進行支撐，使用稀油進行潤滑。

（5）軸封使用機械密封或者填料密封兩種密封形式。

（6）耐磨板和葉輪前側的間隙能利用調節螺桿進行調節，能保持葉輪連續運行的高效性。

（7）紙漿泵與電機是由柱銷聯軸器進行直聯傳動。

紙漿泵使用說明

紙漿泵啟動前應該按照下面的要求進行檢查工作：

（1）查看各螺栓是否已經緊固，軸承室中是否已經有稀油注入。

（2）聯軸器同軸度是否小于等于規定值，可以用手將聯軸器進行轉動應該可以感覺到輕松均勻。

（3）查看電機的轉向是否正確。

（4）查看進口閥門是否全部打開。

（5）查看查看閥門是否全部關閉。

（6）密封水閥門是否已經開啟，密封水壓力要求是否在規定值范圍內。

啟動電機到額定轉速后，慢慢將出口閥門打開到額定工況要求。

紙漿泵在運行中應該注意泵的運行平穩性和密封水的冷卻與沖洗情況。

紙漿泵運行一段時間或者揚程有所下將時應該注意調整葉輪前面的間隙，調節方法如下：

先將緊固螺母松開，把方頭調節螺桿按照逆時針轉動到耐磨板和葉輪前面相碰為止，接著在按照順時針把方頭調節螺桿退回到二分之一圈，再把各螺母擰緊。

兩相流紙漿泵停止運行時應該先將出口閥門關閉，接著再把電機電源關閉。

當紙漿泵需要停用一段時間后應該盡量將泵中的積液排干凈便于下次使用。

紙漿泵結構與使用說明由水泵廠家總結。
