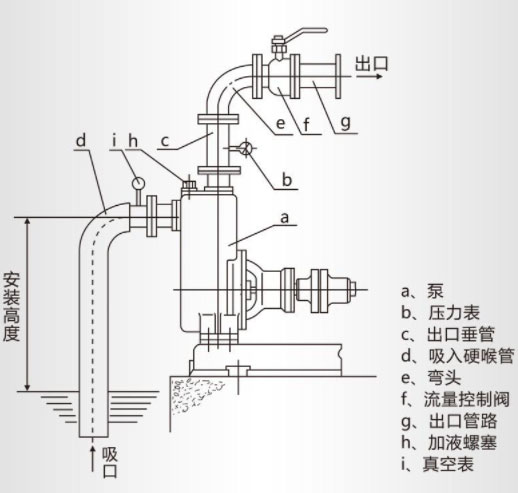

從自吸排污泵安裝圖可以看出自吸排污泵是由許多配件構成的分別是泵體、壓力表、出口垂管、吸入硬喉管、彎頭、流量控制閥、出口管路、加液螺塞、真空泵、電機等。下面講解自吸排污泵安裝圖與使用。

自吸排污泵安裝

自吸排污泵安裝的好壞對自吸泵的運行與使用有很大影響，安裝過程中要仔細正確進行。

（1）自吸排污泵的吸入口安裝高度盡可能不要高于5m，應該注意吸入管路的密封性，防止漏氣進而影響自吸排污泵的自吸能力與正常運行。

（2）自吸排污泵的出口處應該先安裝上一截垂管與壓力表，接著再安裝出口流量控制閥門和其他管路。

（3）需要合理配置自吸排污泵進口和出口管路的長度與管徑，盡量減少不必要的沿程水頭損失。

（4）排出管路假如裝有逆止閥應該安裝在出口流量控制閥門外面。

（5）長距離輸送物料時應該選擇較大管徑。自吸排污泵的管路應該有自己的支撐體，泵體本身不能承受來自管路的負荷。

自吸排污泵使用

（1）自吸排污泵使用前，應該查看排污泵的旋轉方向是否正確，泵軸旋轉是否靈活。

（2）將泵體上方的加液螺塞擰開，接著把儲液加滿，接著再把螺塞旋緊。第二次開機后無需加注儲液。不應該在自吸排污泵儲液不足的情況下啟動運行，否則自吸泵會出現不能正常工作的情況，并且機械密封容易損壞。

（3）開機時應該先將出口流量控制閥開啟，這樣做方便自吸過程中將氣體排出。啟動后再將出口流量控制閥的開度調節好，直到壓力表的數值指到規定區域，防止自吸排污泵在規定區域以下的范圍內工作，避免由于軸功率過大而引起電機過載燒壞，影響自吸排污泵的正常運行，導致自吸排污泵發生振動和噪聲。

（4）運行過程中應該經常查看自吸泵與電機的升溫情況，假如發現有噪聲或者其他異常聲音時，請立即停機檢查，故障排除后方能再次運行。

（5）自吸排污泵停機時，應該先將出口流量控制閥關閉，接著在停機，防止由于虹吸作用造成泵內儲液量不足的情況。

（6）定期進行加油與維護，假如長時間停止使用應該先把自吸排污泵拆卸清洗后再上油，并且妥善保存。

自吸排污泵安裝圖與使用由水泵廠家總結。推薦閱讀：適合抽高粘度液體的泵有哪些？
