雙吸泵按照結構可以分為臥式結構和立式結構。從雙吸泵的結構圖中可以看出單級雙吸離心泵的零部件是比較多的。下面講解雙吸泵拆裝圖解。

雙吸泵的拆卸

1.泵殼分離

①將聯軸器的銷子拆除，再把雙吸離心泵和電機分離。

②雙吸泵結合面螺栓和銷子拆掉，使泵蓋和下部的泵體進行分離，接著把填料壓蓋拆掉。

③拆開和系統有連接的管路（比如密封水管和空氣管等），用布包好水管接頭，避免落入雜物。

2.泵蓋吊出

查看上面工作完成以后，可以將泵蓋吊下。起吊時應該平穩，注意不要和其他配件出現磨損和碰撞。

3.轉子吊出

①把兩側軸承體壓蓋松下并且脫開。

②在轉子兩端的填料壓蓋處使用鋼絲繩栓吊起，一定要保持安全和平穩。轉子吊出后應該放在專用的支架上，并且放置時要牢固。

4.拆卸轉子

①把雙吸泵側的聯軸器拆下，并且妥善保管好連接鍵。

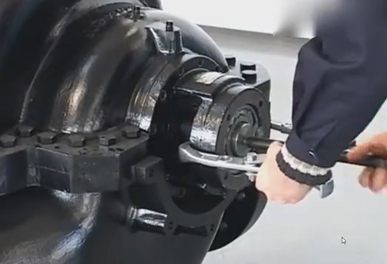

②兩側軸承體的端蓋松開并將軸承體取出，接著依次將軸承緊固螺母、軸承和軸承端蓋以及擋水圈拆下。

③把填料壓蓋、密封環、水封環、填料套等部件取下，并且查看磨損和腐蝕情況。

④將兩側的軸套螺母松開，軸套取下并且查看磨損情況，需要時可以進行更換。

⑤查看葉輪磨損和氣蝕情況，假如可以繼續使用，就可以不用將葉輪拆卸下來。假如需要拆卸時，可以用專門的拉力工具一邊加熱一邊拆卸，避免損傷泵軸。

雙吸泵的裝配

1.組裝轉子

①葉輪應該組裝在軸的正確位置上，不可以向一側偏斜，否則會導致和泵殼的軸向間隙出現不均勻摩擦。

②將軸套裝上并且將軸套螺母擰緊。為了避免水順著軸漏出，可以在軸套和螺母之間用密封膠圈填塞。

③ 把填料套、密封環、水封環、填料壓蓋、擋水圈組裝在軸上。

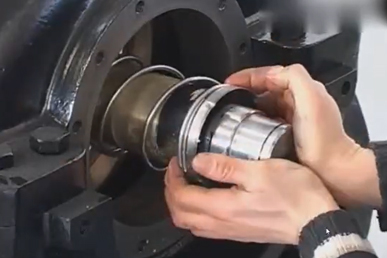

④將軸端蓋和軸承裝上，軸承螺母擰緊，接著把軸承體裝上并且把軸承體與軸承端蓋進行緊固。

⑤聯軸器裝上。

2.轉子吊入

①把轉子組件平穩地吊入泵體內。

②密封環就位后轉子盤動，查看密封環有沒有摩擦，應該將密封環進行調整直到轉子盤動時輕快為止。

3.扣緊泵蓋

把泵蓋扣上后，緊固雙吸泵結合面螺栓和兩側的軸承體壓蓋。接著轉子盤動查看是否和以前有什么不同，假如沒有明顯異常，可以把空氣管和密封水管連接上，將填料加好后，就能對聯軸器進行找正了。

4.聯軸器找準中心位置

按照原始標記連接電機和單級雙吸泵聯軸器，測量聯軸器的間距，聯軸器間距應該＞3mm。電機和雙吸泵找準中心，聯軸器中心校值應該符合標準。這里只提到聯軸器的對中進度要求。聯軸器兩端面較大和較小的間隙值≤0.06mm，兩外圓中心線上下或者左右的差值≤0.1mm來決定泵殼結合面的厚度。
