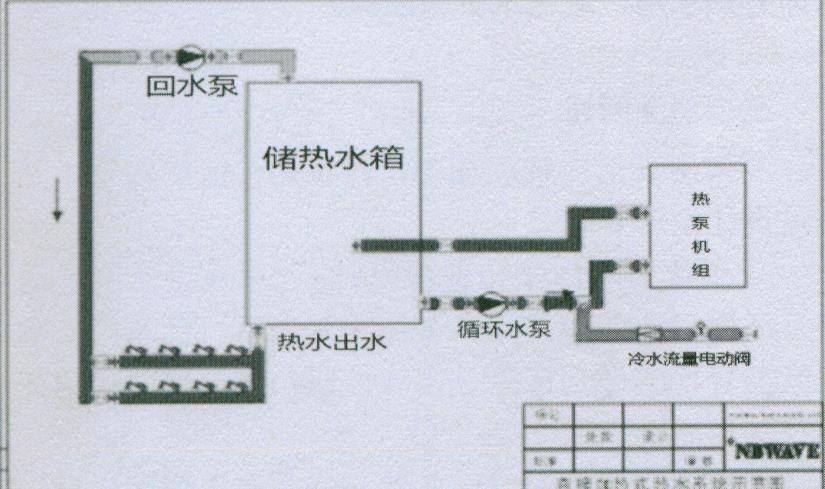

不會畫圖，說個簡單的循環泵水管走向：熱水箱到用水處A，再從用水處A到用水處B，再從B到C，所有要用的地方都接上之后，接回到熱水箱，臨近熱水箱時接上循環泵，泵的水流方向往熱水箱方向，再加上循環控制器，可以用溫控的。
1、熱水循環泵安裝在系統的回水管道上，具體位置要不影響房間的布局，為安裝檢修方便，泵的兩側可加閥門。

2、不連續使用的泵，可安裝在旁路上，原主管加一個閥門，停泵時打開閥門自然循環。

①、關閉所有電器的電源和主熱水器的水壓。這可能需要關閉閥門的主要水源家里取決于管道在自己的居住情況。切成的是來自熱水器的熱水管道。您還需要切入，助長了熱水器冷熱水供應線。的單向閥將被放置在此管道上，因此，只有冷水流入的水加熱器和循環的熱水不能流出到冷水線。

②、使用所提供的連接法蘭和泵安裝在水平位置。凸緣泵廠商提供的有一個帶螺紋的插入件擰入，然后可以將泵管法蘭用螺栓連接到現有的管道。根據不同的熱水供給管的直徑尺寸也就確定了適當的附件，用于法蘭連接的管道。法蘭將有高溫密封或O型圈，使防水連接。一般是由于水泵的小尺寸，也不會需要任何額外的支持以外的水管以確保單位。大多數循環泵必須每天24小時運行，并需要一個專用的雙插座提供電源。
③、切熱水只是下面的水龍頭連接線，進入下沉區。本聯合的距離越近的水龍頭，從泵浦電路的熱水就會流的速度越快。在此管接頭的水將返回到再循環回熱水箱的冷水管。正常的熱水管道循環泵將熱水向下移動到接收器，但必須為水的返回路徑。這是返回行再循環水回熱水器。

④、所有的熱水循環泵電路與泡沫保溫管路絕緣.. 這是重要的，熱水會快速松通過暴露在管道的熱量，并且被移動或分發。

長征泵業（上海長征泵閥）專業生產熱水循環泵。具體咨詢我們的循環泵專家。
